4 傳統計算與測試結果分析對比
本研究以某礦 JKM-4.5×6PⅢ多繩摩擦式提升機為例，該提升機由中信重工機械股份有限公司設計制造，其系統參數如表1 所列。主軸傳動側采用 FAG雙列調心滾子軸承，軸承型號為 240/1060BK30.MB(FAG)，軸承當量動載荷 Cr=18 600 kN，e =0.27，Y=2.47。
表1 提升系統的參數
4.1 傳統方法計算軸向力 因提升系統軸向力產生的復雜性，軸向力無法直接獲取。采用傳統方法時，設計者往往忽略軸向載荷，軸向載荷一般為 0。
根據提升機受力、相關尺寸及提升系統參數，可以得出：傳動側軸承處的支反力 RB=1 906 kN，且認為支反力 RB 和徑向力 Fr 大小相同，即
此時，軸向力為 0 kN。
4.2 測試方法獲得軸向力 分別對左、右罐重載上提穩定運行工況進行測試，軸向力測試結果如圖4、5 所示。

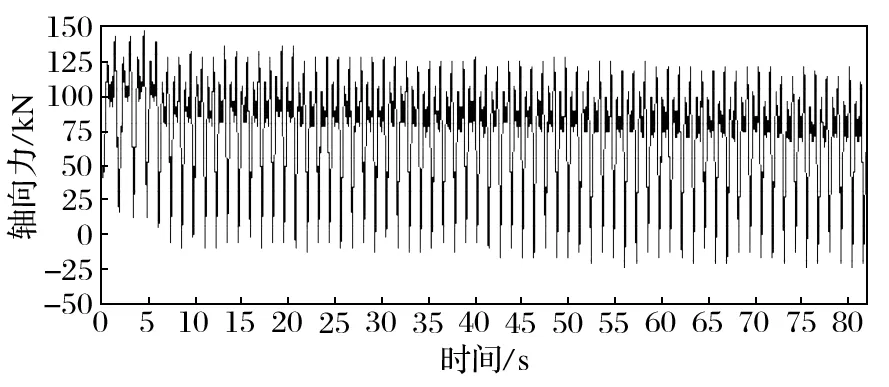

圖4 左罐重載上提時的軸向力曲線
圖5 右罐重載上提時的軸向力曲線
在左罐重載上提穩定運行過程中，軸向力的zui大值為 141.623 kN，zui小值為-30.038 kN，平均值為 69.656 kN；峰值出現在 171.60 kN 處，有效值為76.301 kN。在右罐重載上提穩定運行過程中，軸向力的zui大值為 35.705 kN，zui小值為-81.171 kN，平均值為-12.662 kN；峰值出現在 116.875 kN處，有效值為 30.942 kN。
根據測試結果，按偏保守方式取軸向力的zui大峰值為 171 kN。
4.3 計算結果與測試結果對比 根據傳統方法得到軸向力為 0 kN，測試方法得到軸向力為 171 kN。按照軸承壽命計算公式，利用兩方法分別計算，其結果如表2 所列。

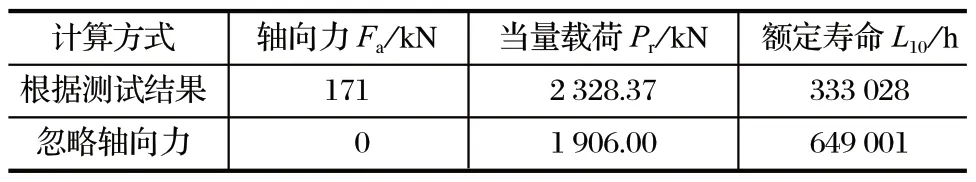

表2 計算結果對比
由表2 可以看出，不考慮軸向力時，軸承基本額定壽命為 64.9 萬 h；根據軸向力測試結果計算，軸承基本額定壽命為 33.3 萬 h；可以看出，軸向力對軸承基本額定壽命的影響很大。
